FOREUSE DE PUIT _ LISTE DU MATERIEL

La réalisation du 1er forage a permis la mise au point et l'amélioration de fonctionnement du materiel
Apres les retouches, l'ossature est ensuite passée en peinture.
le 3e forage est effectué en version définitive.





NOMENCLATURE DU MATERIEL DE FORAGE
Le materiel est contitué comme suit:
7 rallonges lg 2m,
3 rallonges lg 1m,
1 foret Ø100 lg 0.70m,
2 foret Ø150 lg 0.70m dont 1 chemisé avec clapets de retenue des agrégats,
2 foret Ø200 lg 0.70m dont 1 chemisé avec clapets de retenue des agrégats,
1 pointe de forage Ø90,
connexion Ø20.

Materiel de forage



COMPOSITION DU CHASSIS DE FORAGE
celui ci est composé de :
1 chassis de base,
2 montants guides assemblés pour une hauteur totale de 4.69m,
1 ossature de fermeture haute et guide cable de treuil,
1 barre oblique de fixation arriere assemblée,
1 embase de fixation pour le treuil,
1 chassis coulissant recevant la tariere thermique,
1 tariere 82cc, 3kw, 4cv essence melange 2,5%,
1 treuil electrique 220v,
1 dispositif de commande electrique et cable de commande des gazs,
3 ceintures de fixation pour tubage Ø125.

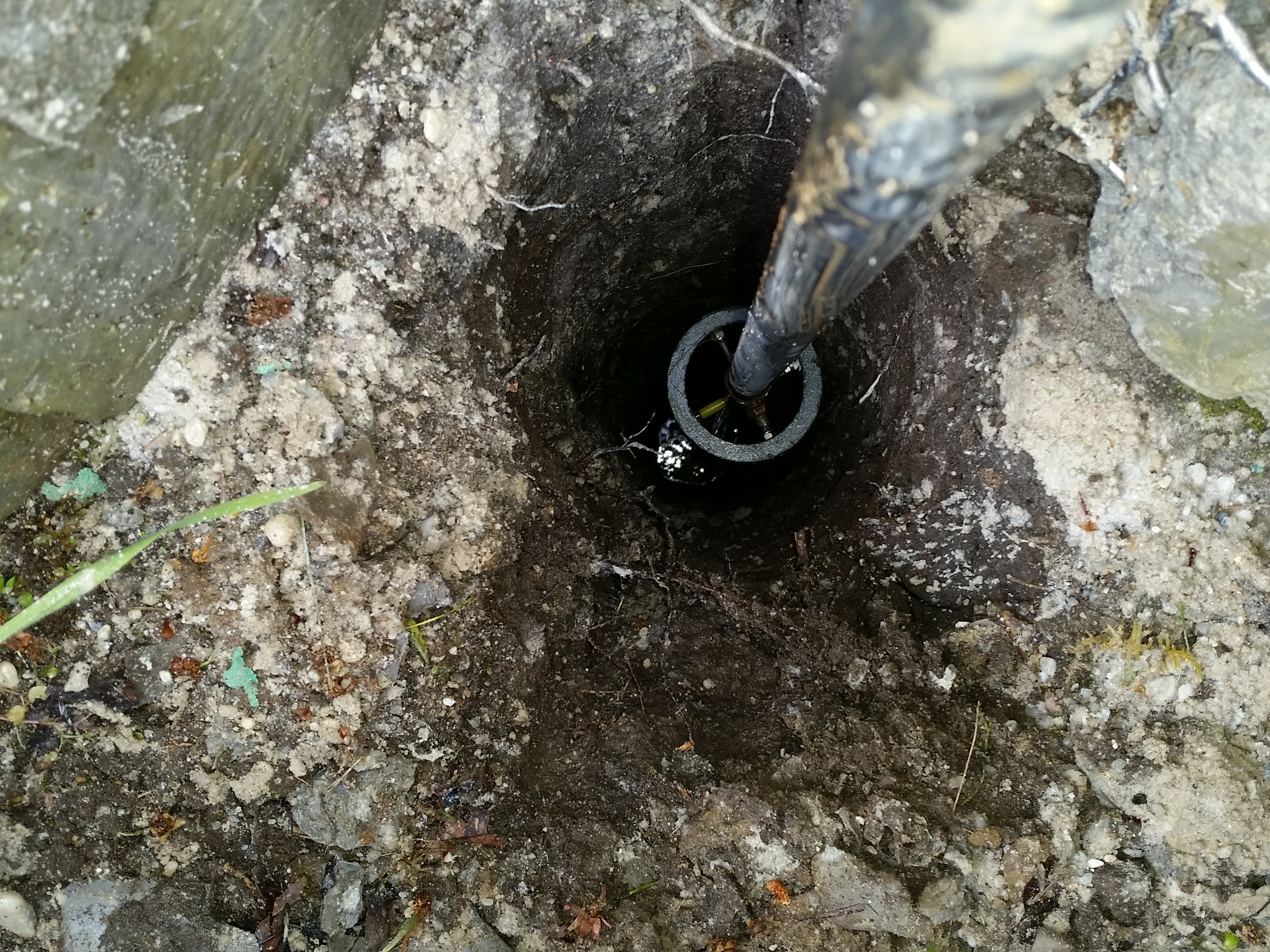

forage     tige de forage     extraction des deblais

MISE EN PLACE DU TUBAGE
Après la profondeur de forage atteinte, il s'agit d'emmancher les tubes de 4 metres, en les collant les uns apres les autres

tubage

Malgré les forets chemisés, il reste 2m d'agregats qui empeche le tubage d'atteindre la profondeur de forage,
alors le moment est venu d'extraire ces deblais avec le tube airlift,

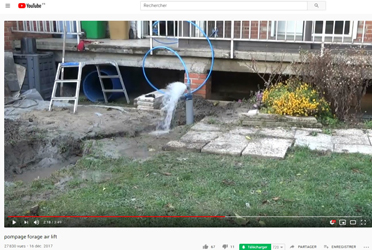

j'ai trouvé sur youtube des infos de ce site pour réaliser mon systeme:

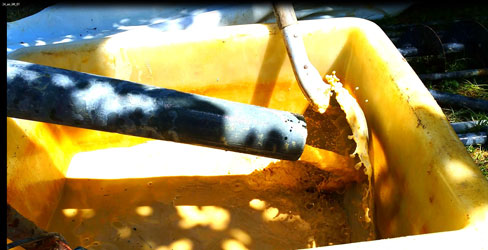

aspiration ejection des agregats     aspiration ejection des agregats     Fonctionnement airlift
COMPOSITION DU DISPOSITIF AIRLIFT
celui ci est composé de tubes pvc :
tubes Ø40 2 lg 4m + 1 lg 2m et 2 lg 1m,
1 tube annelé Ø50 Lg 1.50m
1 tuve Ø50 lg 1.50m,
1 tube Ø100 lg 1.50m,
1 tube air Ø12 lg 20m, raccordement et robinetterie air.




MISE EN VENTE DU MATERIEL
voila! maintenant que les forages sont réalisés, je n'ai plus besoin de la machine et decide de la vendre




Mise en page le 14 FEVRIER 2020
