CONSTRUIRE UNE FOREUSE DE PUIT

Il y a une vingtaine d'année, nous avons réalisé un forage dont la profondeur du tubage est située a 7.2m.
Cependant, avec le temps, celui-ci ne fournit plus suffisament d'eau en période d'été,
Je ne parviens plus a assurer l'arrosage du jardin, les compléments pour assurer le niveau de la piscine et du bassin des poissons,
sans désamorcer la pompe au bout d'une dizaine de minutes.

Je décide donc de refaire le forage.

ÉTUDE DU PROJET DE TARIERE
Pour affiner de mon projet,
je me suis basé sur quelques réalisations d'internautes,
ma formation de métallier ne peut me faire peur pour réaliser cette étude

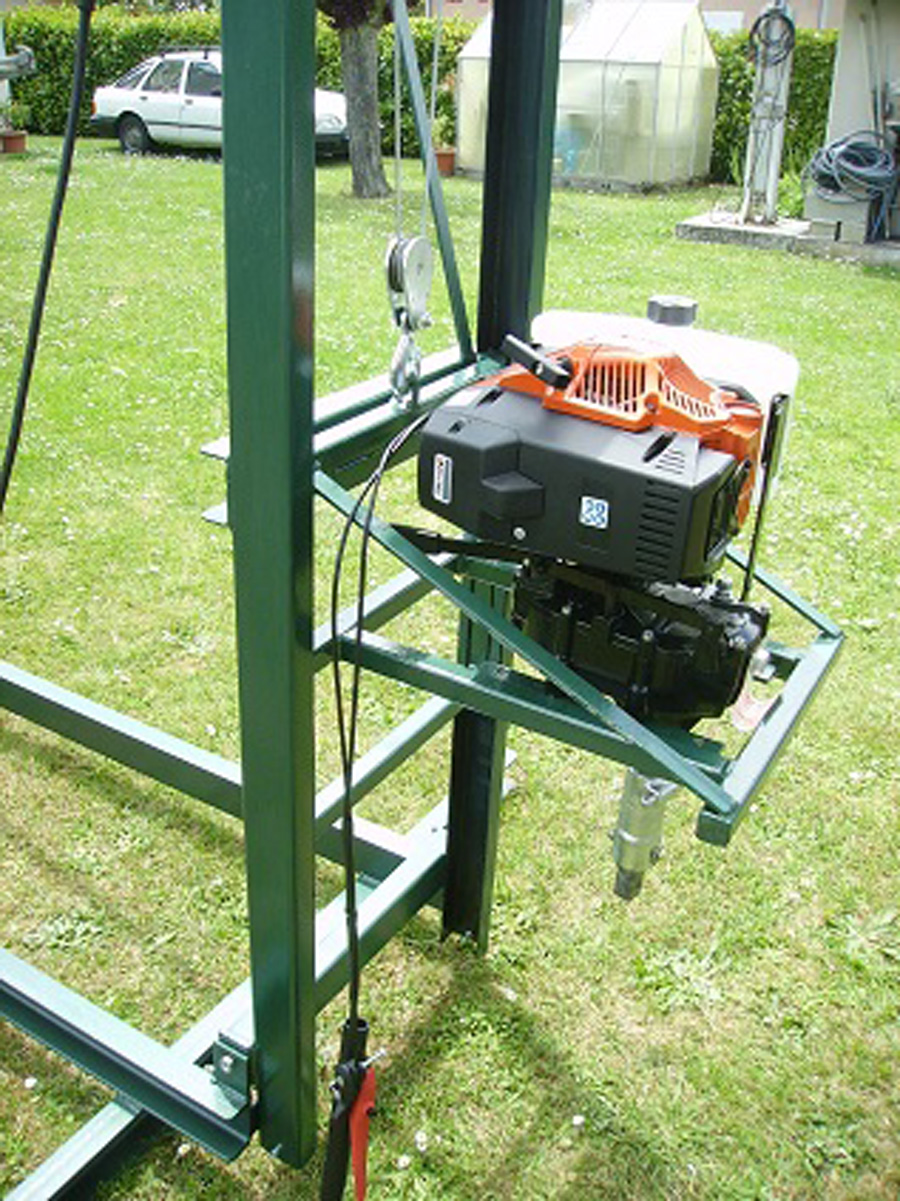

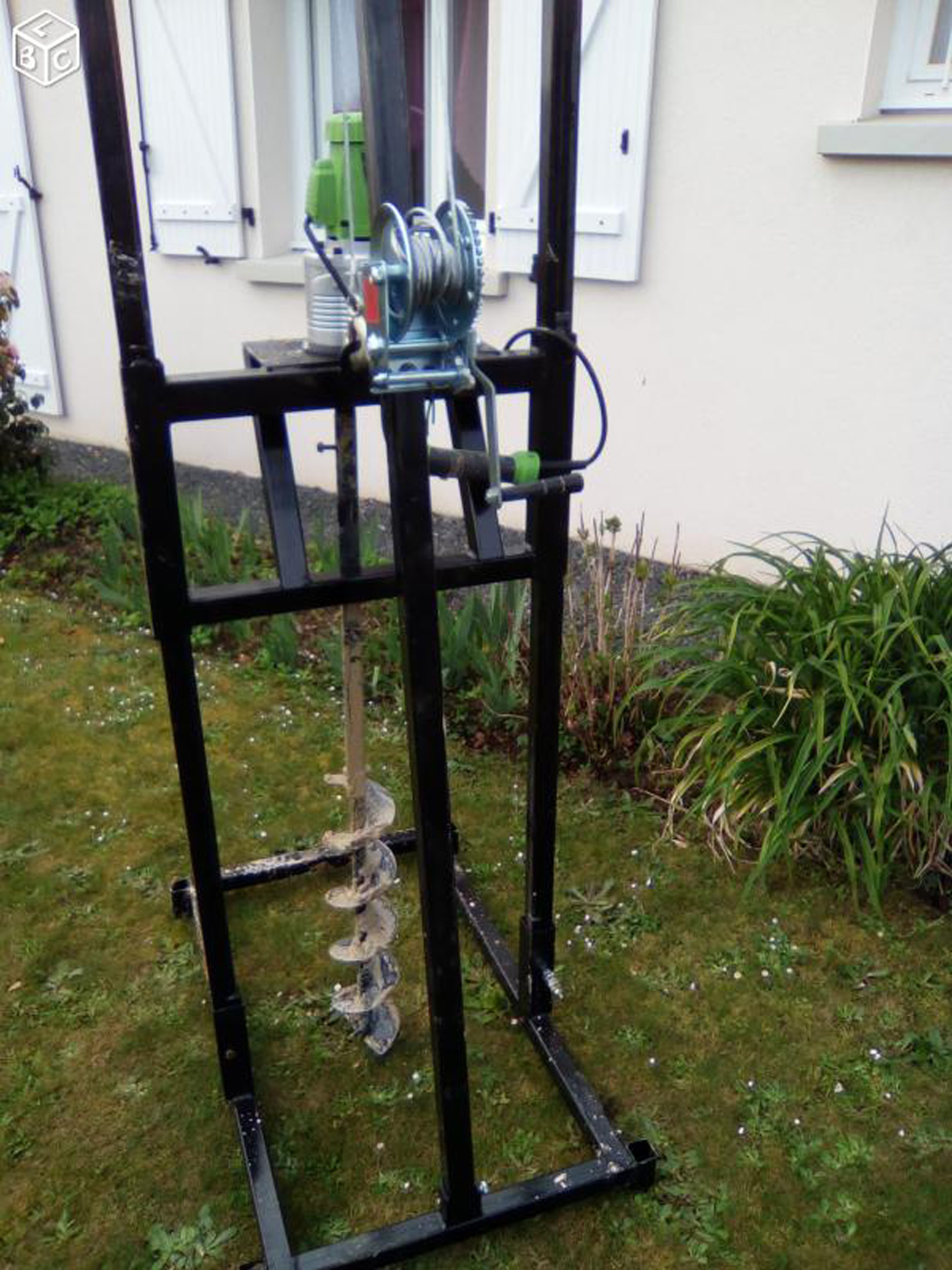

Tariere electrique 1200w   Tarière thermique 6CV


CAHIER DES CHARGES
Cet ensemble de forage sera équipé comme suit:
un chassis tubulaire démontable et transportable,
un moteur thermique de tarière,
un treuil électrique permettant la descente et montée jusque 400kg de charge,
des meches de forage,
des rallonges pour assurer un forage jusque 20m de profondeur.



CHOIX DES COMPOSANTS

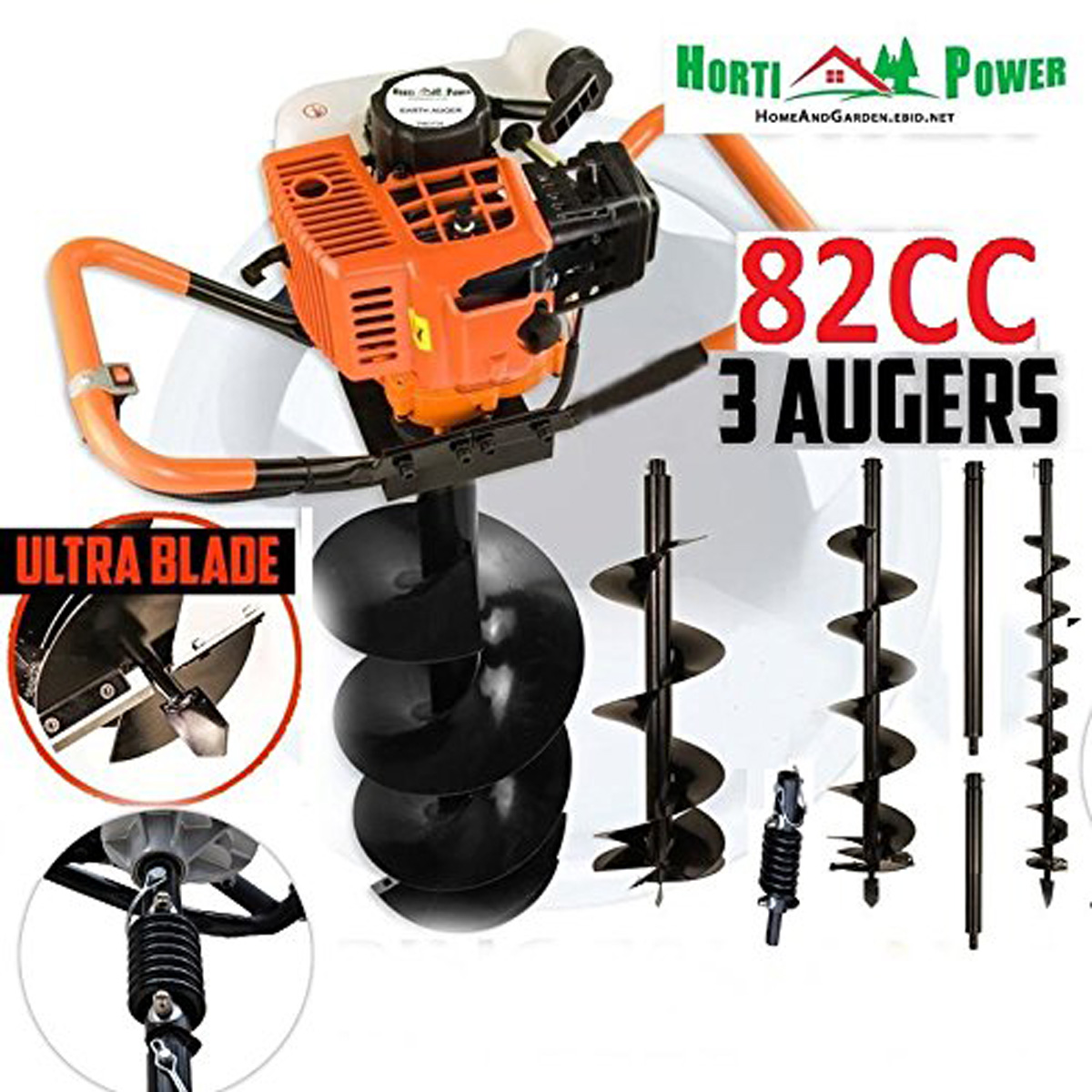

une tariere thermique 82cc
composant trouvé disponible à cet instant
Choix de tariere

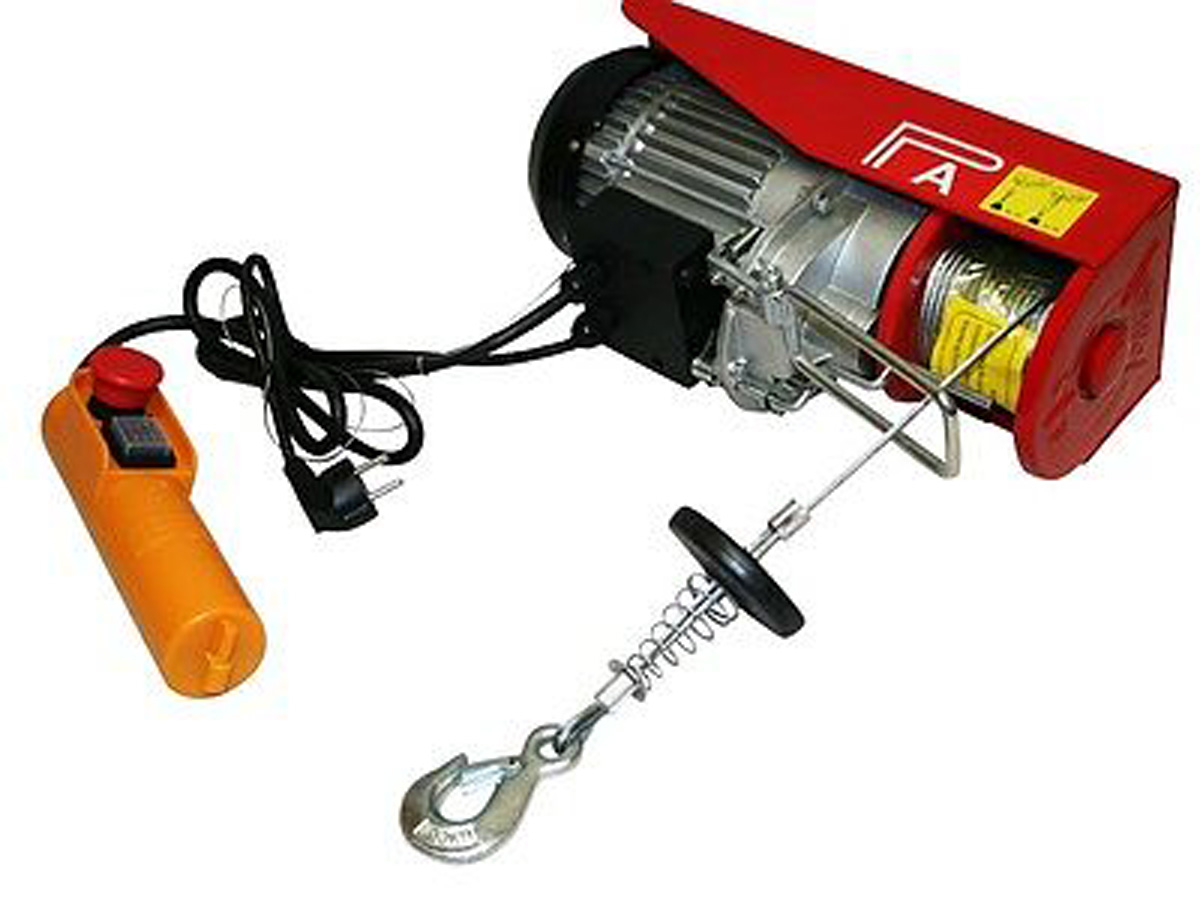

un treuil 400kg
composant trouvé disponible à cet instant
Choix d'un treuil

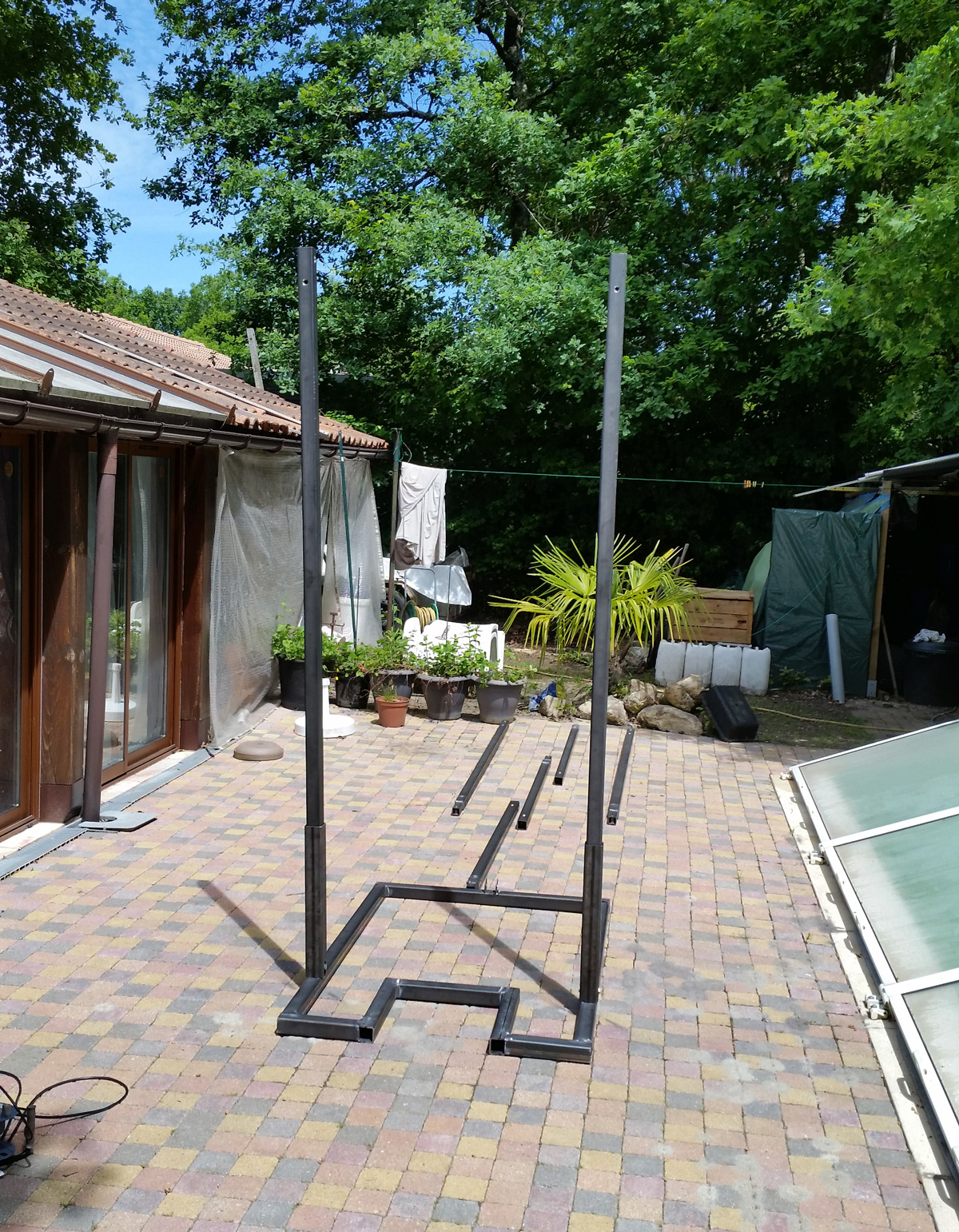

RÉALISATION DU CHASSIS
A base de profils tube carré 60 - 50 et 40

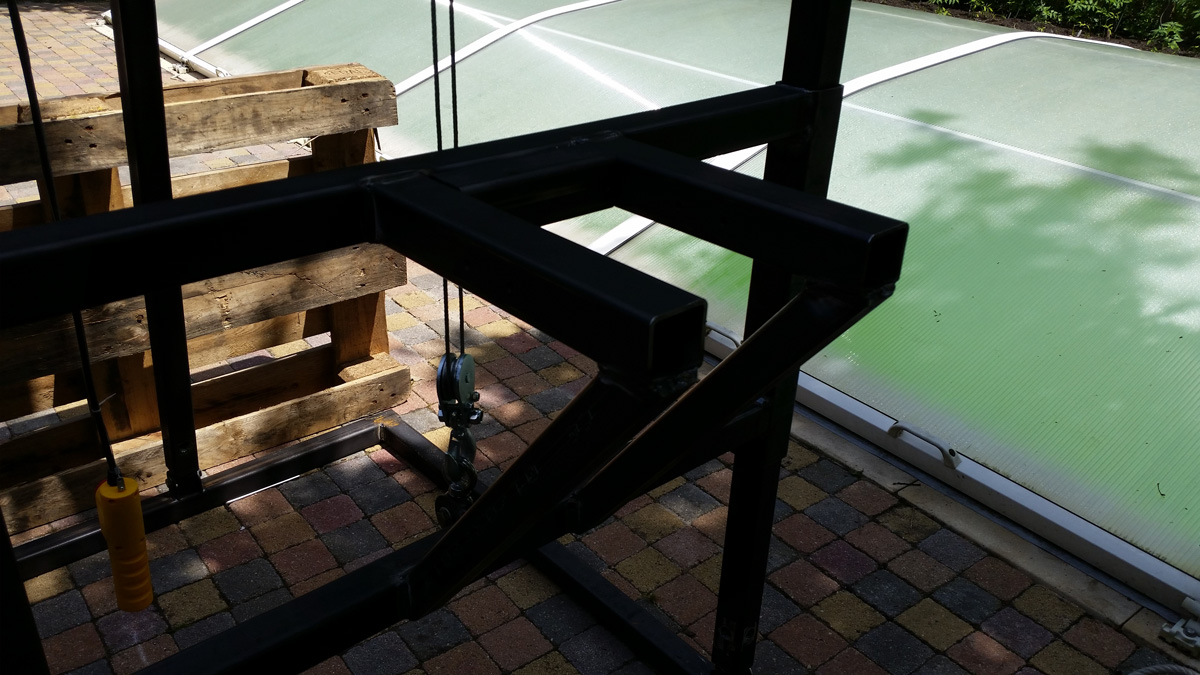

ADAPTATION DE LA TARIERE SUR LE CHASSIS COULISSANT

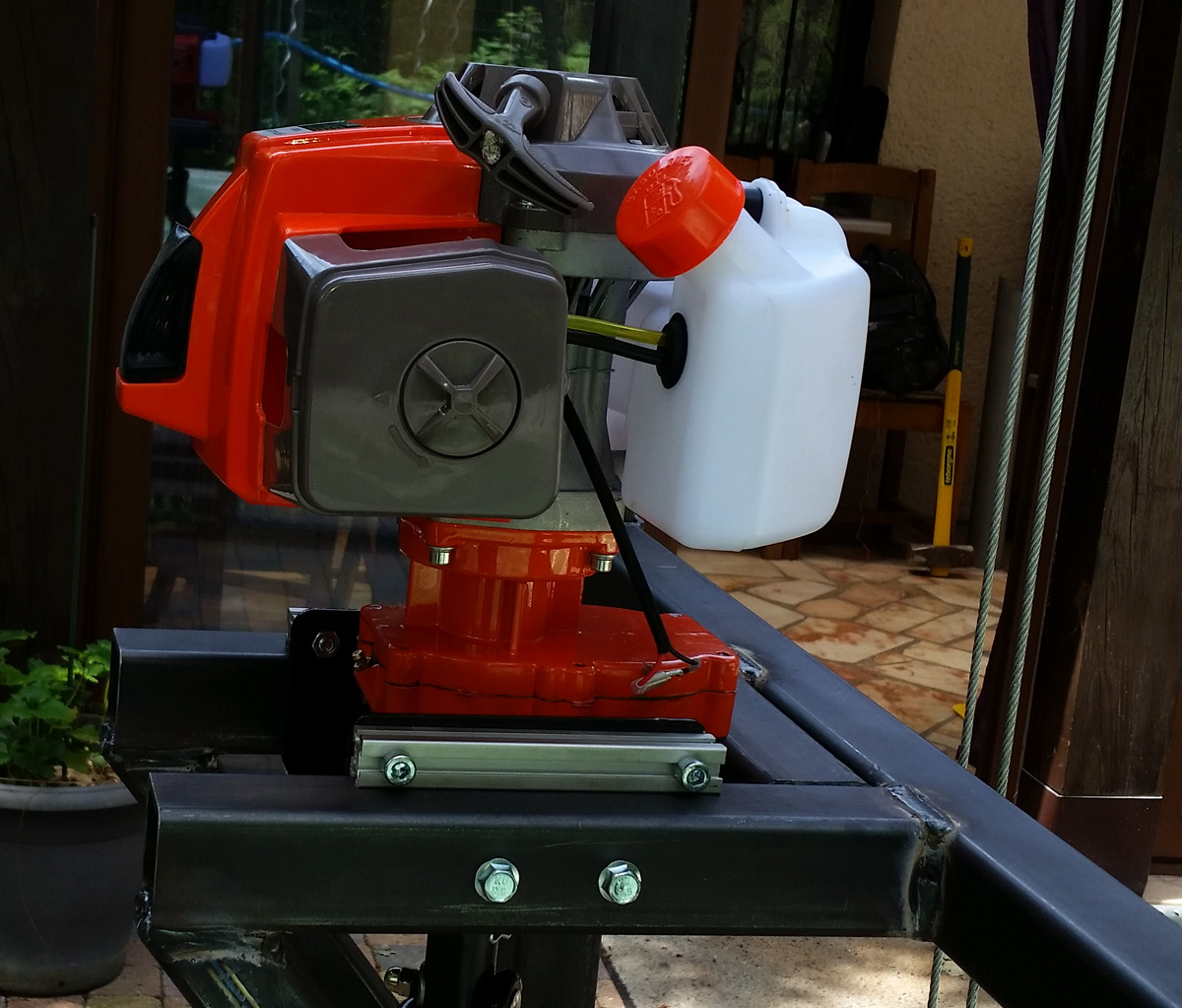

fixations

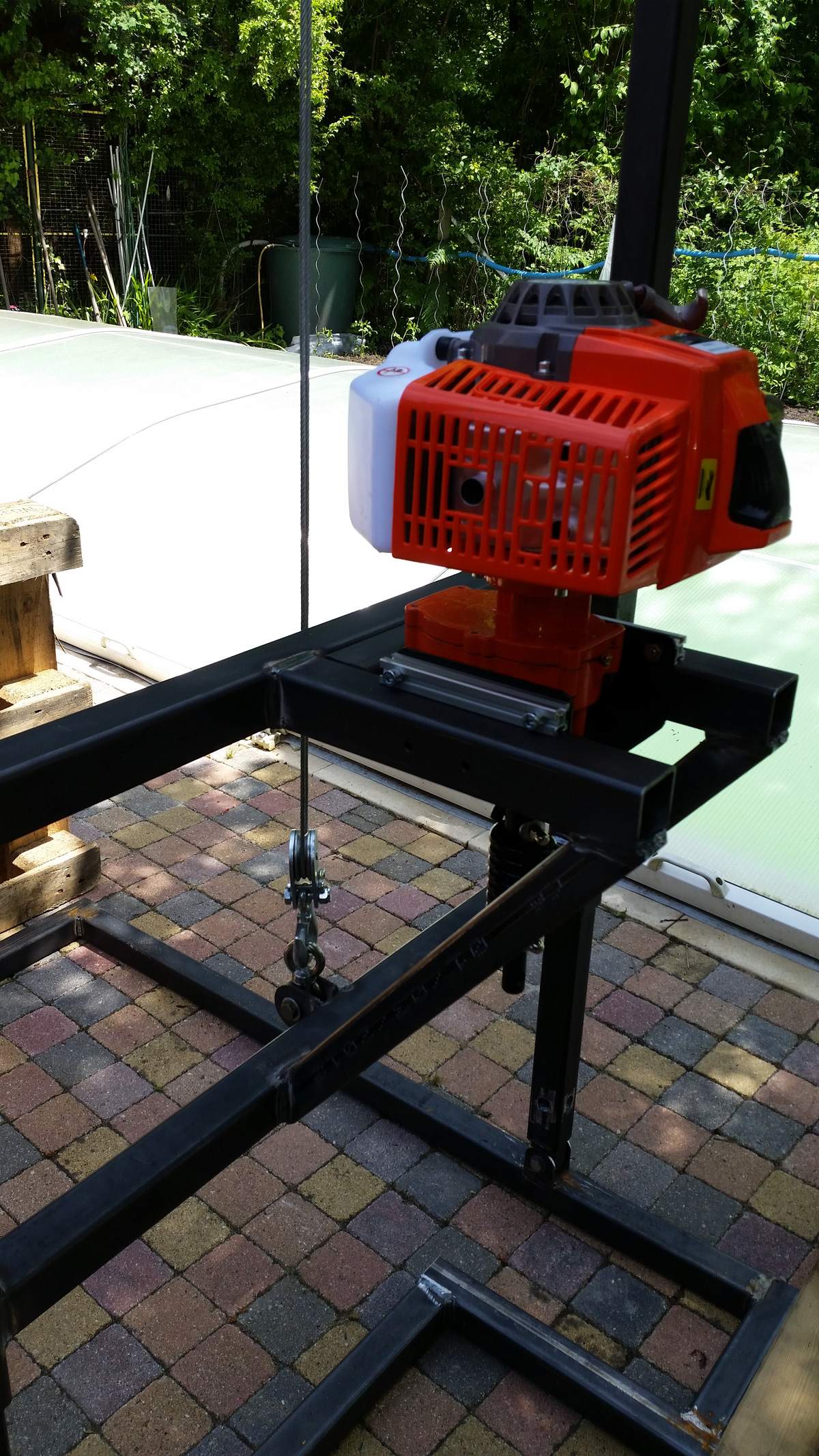

controle empattement fixation tarière     1er assemblage     1er assemblage

ADAPTATION DU TREUIL SUR LE SUPPORT FIXE
treuil cable 4mm lg 12m 200kg en simple ou 400kg en double

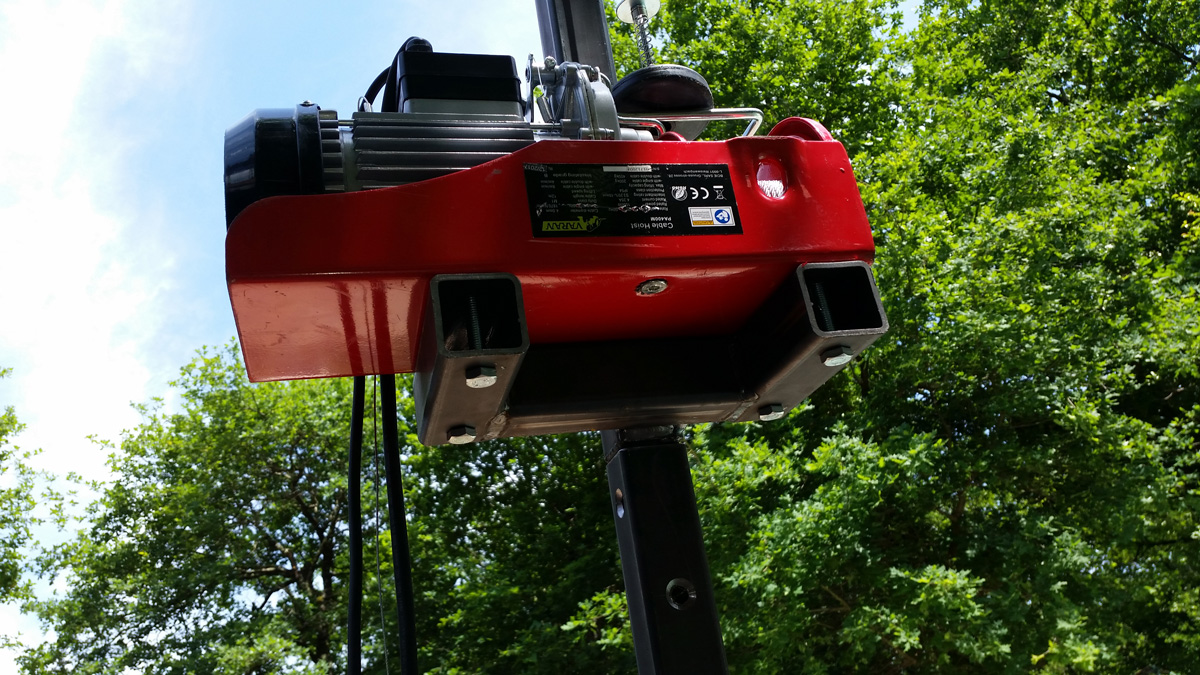

fixation du treuil

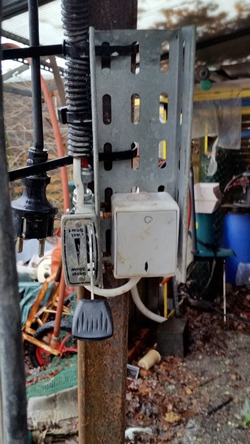

ASSEMBLAGE DE L'ENSEMBLE
fixation

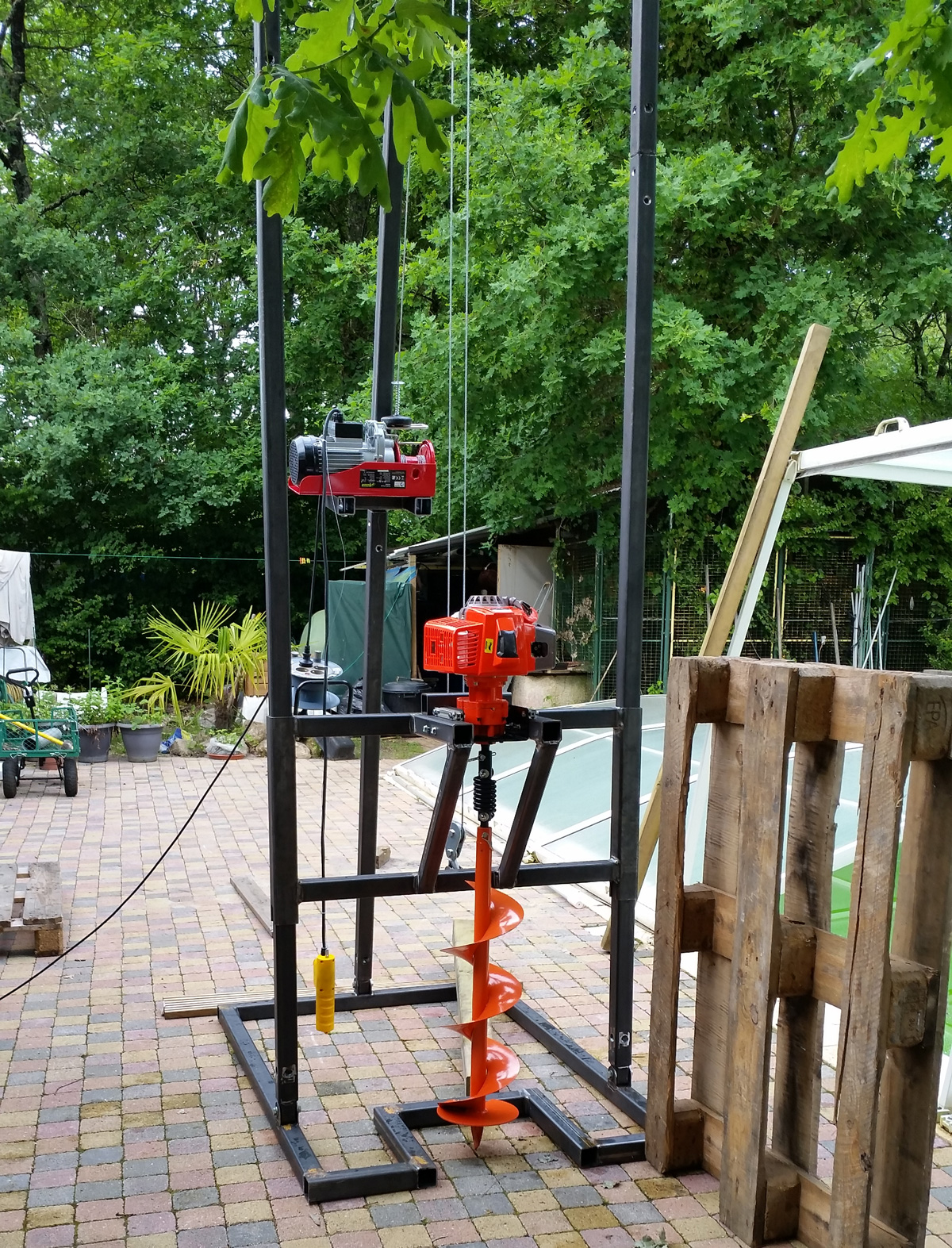

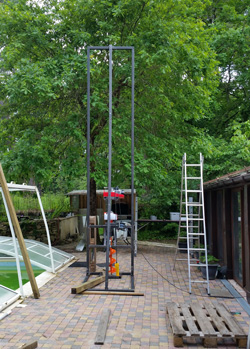

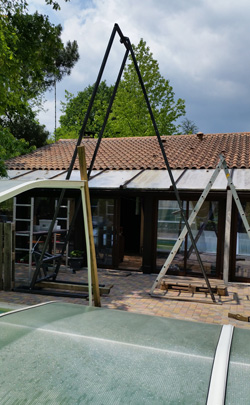

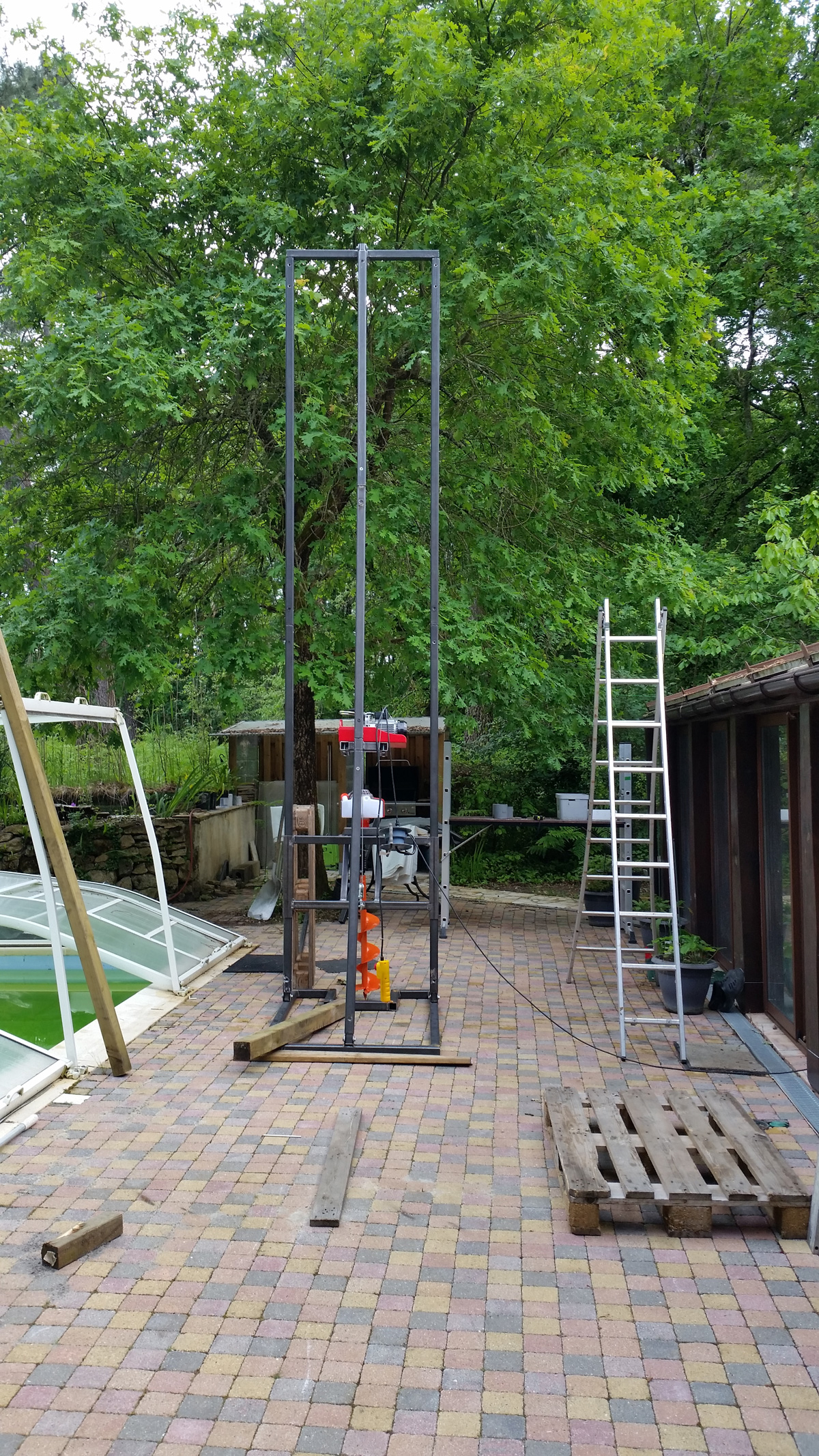

1er assemblage     assemblage de l'ensemble     Vue de l'ensemble équipé     Vue de l'arrière


Page suivante - ESSAIS DE FONCTIONNEMENT MECANIQUE
suite page suivante
